Новинка
Характеристики
Страна производства
—
Китай
Вес
—
0.930
Совместимость
—
Leroy Somer
Ширина, м
—
0.18
Длина, м
—
0.23
В корзину
Купить в 1 клик
Рассчитать доставку
Уважаемый клиенты! Закажите этот товар у инженеров отдела продаж отправив письмо на parts@trustenergo.ru или позвонив по телефону: 8 (800) 200-90-73
Оплата осуществляется безналичным расчетом. Отгрузка товара осуществляется в соответствии с выбранными условиями доставки по согласованию с менеджером. Все цены указаны с НДС 20%.

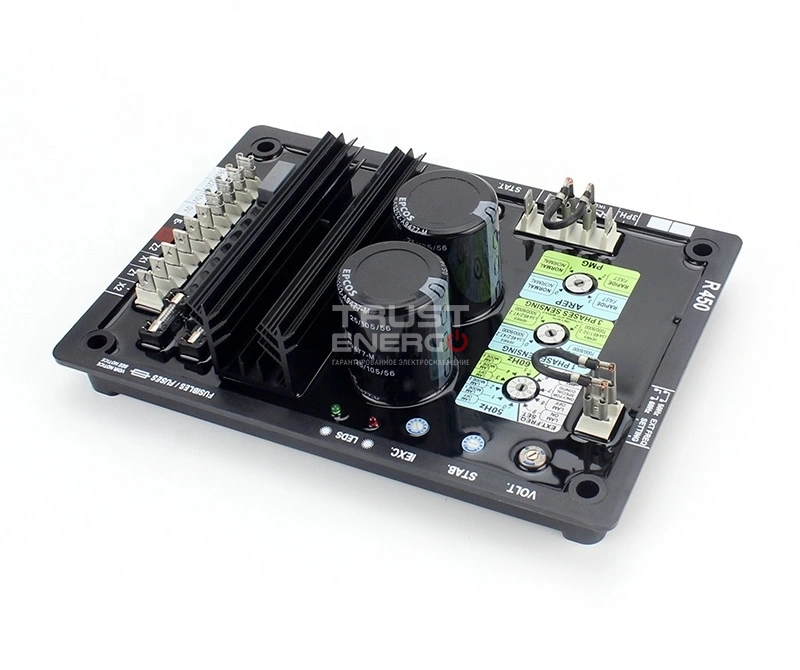

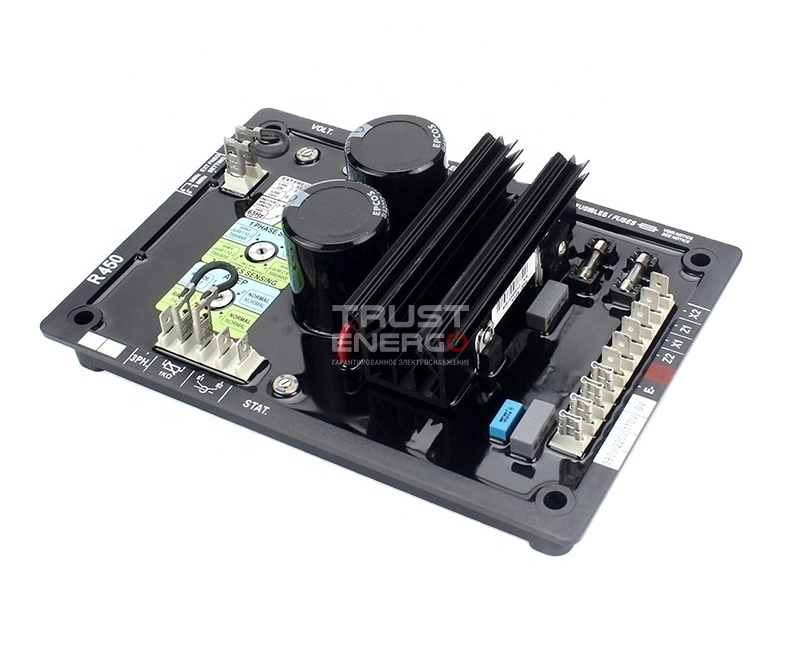

AVR R450 Автоматический регулятор напряжения, совместим для установки на синхронные генераторы LSA, производства LEROY SOMER. Регулятор R 450 поставляется в блоке, предназначенном для установки на панели с амортизаторами. Подключение осуществляется при помощи разъема “Faston”. Регулятор предназначен для измерения напряжения по одной фазе.
AVR R450 работает с двумя системами возбуждения - SHUNT/AREP и PMG.
Совместим с регуляторами AEM110RE032, AEM 110 RE 032, 10000-47135, AEM110RE033, AEM 110 RE 033, 10000-46269.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение питания 150 В - 50/60 Гц
Номинальный ток перегрузки: 10 А - 10 сек
Электронная защита:
в случае короткого замыкания ток возбуждения уменьшается до значения в случае потери контрольного напряжения ток возбуждения уменьшается до значения
Предохранители быстрого действия: F1 на X1 и F2 на Z2 10 А; 250 В
Измерение напряжения
• клеммы 0-110 В = от 95 до 140 В
• клеммы 0-220 В = от 170 до 260 В
• клеммы 0-380 В = от 340 до 528 В
в случае других значений напряжения используйте трансформатор напряжения.
Стабилизация напряжения ±0,5%
Измерение тока: (работа в режиме //): клеммы S1, S2, предназначенные
Температура эксплуатации: от - 30° C до + 65° C.
Температура хранения: от - 55° C до + 85° C.
Ударные нагрузки на основание: 9 g по 3 осям.
Вибрации: менее 10 Гц , амплитуда половины пика 2 мм. От 10 Гц до 100 Гц: 100 мм/сек, более 100 Гц: 8 g.
Система возбуждения AREP
При возбуждении AREP электронный регулятор получает питание через две вспомогательные обмотки, независимые от цепи обнаружения напряжения. Первая обмотка имеет напряжение, пропорциональное напряжению генератора (характеристика параллельного соединения), вторая обмотка имеет напряжение, пропорциональное току статора (компаундная характеристика: эффект бустера). Напряжение питания выпрямляется и фильтруется перед его использованием управляющим транзистором регулятора. Эта система позволяют машине выдерживать перегрузку по току короткого замыкания в 3 IN в течение 10 секунд.
СХЕМА ПОДКЛЮЧЕНИЯ AVR R450 AREP:
Система возбуждения PMG
При возбуждении PMG питание регулятора напряжением, независимым от напряжения основной обмотки, обеспечивается генератором на постоянных магнитах (PMG) установленным на синхронный генератор. Эта система позволяют машине выдерживать перегрузку по току короткого замыкания в 3 IN в течение 10 секунд. Регулятор управляет выходным напряжением
генератора путем регулирования тока возбуждения.
СХЕМА ПОДКЛЮЧЕНИЯ AVR R450 PMG:
SHUNT или параллельная система возбуждения
При возбуждении SHUNT регулятор получает питание от основной обмотки (от 100 В до 140 В - 50/60 Гц) на клеммы X1, X2 регулятора.
СХЕМА ПОДКЛЮЧЕНИЯ AVR R450 SHUNT:
AVR R450 работает с двумя системами возбуждения - SHUNT/AREP и PMG.
Совместим с регуляторами AEM110RE032, AEM 110 RE 032, 10000-47135, AEM110RE033, AEM 110 RE 033, 10000-46269.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение питания 150 В - 50/60 Гц
Номинальный ток перегрузки: 10 А - 10 сек
Электронная защита:
в случае короткого замыкания ток возбуждения уменьшается до значения в случае потери контрольного напряжения ток возбуждения уменьшается до значения
Предохранители быстрого действия: F1 на X1 и F2 на Z2 10 А; 250 В
Измерение напряжения
• клеммы 0-110 В = от 95 до 140 В
• клеммы 0-220 В = от 170 до 260 В
• клеммы 0-380 В = от 340 до 528 В
в случае других значений напряжения используйте трансформатор напряжения.
Стабилизация напряжения ±0,5%
Измерение тока: (работа в режиме //): клеммы S1, S2, предназначенные
Температура эксплуатации: от - 30° C до + 65° C.
Температура хранения: от - 55° C до + 85° C.
Ударные нагрузки на основание: 9 g по 3 осям.
Вибрации: менее 10 Гц , амплитуда половины пика 2 мм. От 10 Гц до 100 Гц: 100 мм/сек, более 100 Гц: 8 g.
Система возбуждения AREP
При возбуждении AREP электронный регулятор получает питание через две вспомогательные обмотки, независимые от цепи обнаружения напряжения. Первая обмотка имеет напряжение, пропорциональное напряжению генератора (характеристика параллельного соединения), вторая обмотка имеет напряжение, пропорциональное току статора (компаундная характеристика: эффект бустера). Напряжение питания выпрямляется и фильтруется перед его использованием управляющим транзистором регулятора. Эта система позволяют машине выдерживать перегрузку по току короткого замыкания в 3 IN в течение 10 секунд.
СХЕМА ПОДКЛЮЧЕНИЯ AVR R450 AREP:
Система возбуждения PMG
При возбуждении PMG питание регулятора напряжением, независимым от напряжения основной обмотки, обеспечивается генератором на постоянных магнитах (PMG) установленным на синхронный генератор. Эта система позволяют машине выдерживать перегрузку по току короткого замыкания в 3 IN в течение 10 секунд. Регулятор управляет выходным напряжением
генератора путем регулирования тока возбуждения.
СХЕМА ПОДКЛЮЧЕНИЯ AVR R450 PMG:
SHUNT или параллельная система возбуждения
При возбуждении SHUNT регулятор получает питание от основной обмотки (от 100 В до 140 В - 50/60 Гц) на клеммы X1, X2 регулятора.
СХЕМА ПОДКЛЮЧЕНИЯ AVR R450 SHUNT:
